Gate Array - Codage des pixels selon le mode.

Selon le mode écran les octets sont interprétés de façon différente.
Les schémas suivant vous montrent dans un octet comment sont codés les pixels dans l'octet.

Mode 2

En Mode 2 nous n'avons que 2 couleurs.
le codage des pixels est très simple: Chaque bit mis à 1 correspond à l'encre 1. chaque bit à 0 correspond à l'encre 0.

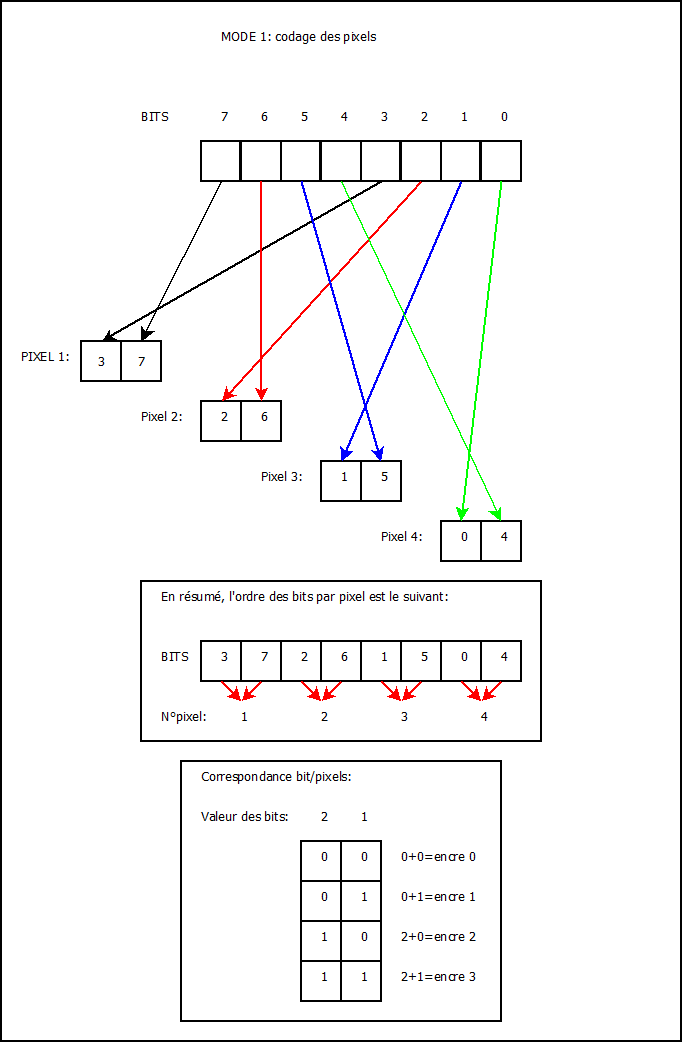

Mode 1

En mode 1, nous avons 4 couleurs. Il faut donc 2 bits par pixel pour déterminer l'encre.

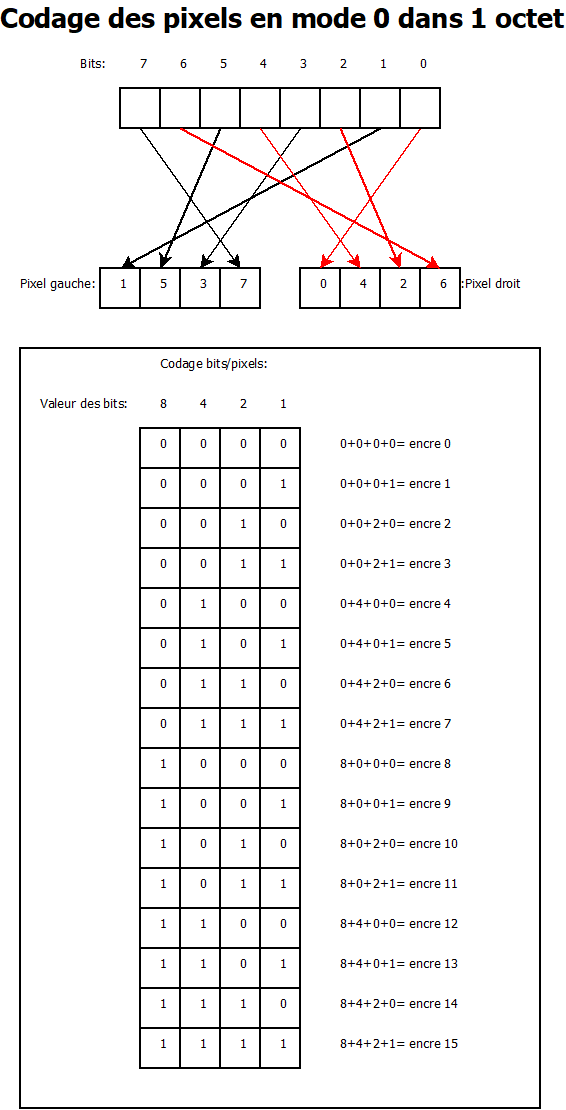

Mode 0

En mode 0, nous avons 16 couleurs. Il faut donc 4 bits par pixel pour déterminer l'encre.
