Gate Array - Tableau d'adressage

Le Gate Array (GA) est LE composant principal du cpc.
Le CPC c'est lui !!!
Il définit les couleurs, les modes écrans, les connexions ROM/RAM.

Celui-ci est accessible dès lors que les bits 15 et 14 du registre B sont à %01.
Classiquement on donnera #7F comme valeur d'adressage.
Faites donc attention aux autres bits qui peuvent adresser d'autres périphériques en même temps.

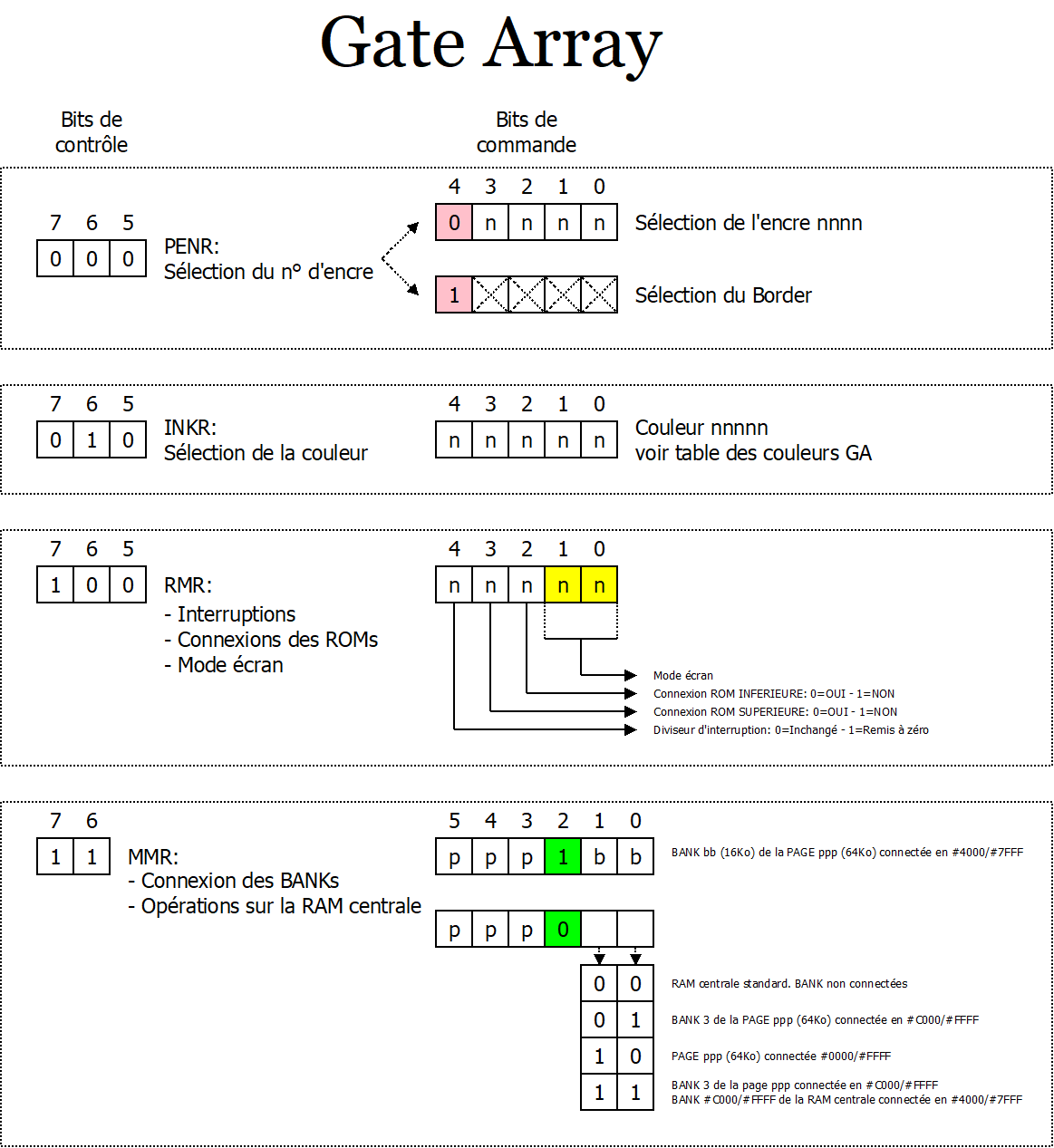

Voici un schéma résumant le Gate Array:

Gate_Array

A noter sur CPC+/GX4000 l'existance du mode RMR2 permettant la connexion de la page I/O ASIC ainsi que l'adresse de connexion de la rom inférieure.

GA_ROM_basse_ASIC
